小型・軽量・高耐性
９軸10Hzヘディングセンサー
acroシリーズ

ヘディングセンサーの効用をきちんと理解して、
ガーミンサイドビュー魚探を使いこなして釣果を上げよう！

 最新の「GARMIN魚探の測位性能」についてはこちらからご確認いただけます。

　ヘディングセンサーをご購入前に、必ず海洋でご使用いただいているガーミン魚探の測位性能をご確認ください。
◯　echoMAP UHD / ECHOMAP ULTRA / echoMAP UHD2 / ECHOMAP ULTRA2　の場合
　　測位誤差目安：２ｍ以内　適切
◯　echoMAP™ Plus
　　測位誤差目安：２ｍ以内　適切
　　測位性能を確認する前に、魚探の衛星受信設定を正しく行ってください。
　　「GPS以外の衛星受信も全て受信する。」に設定
　　測位誤差目安：5ｍ以上　の場合は、魚探内蔵アンテナが何らかの形で阻害されている可能性があります。
　　阻害要因を排除するか、排除できない場合はGNSS受信機能付きのヘディングセンサーをお求めください。

新発売   その１　　 【アクロ2000】　衛星受信機能なし
2023年に販売となったechoMAP UHD2タッチシリーズ　92SV/72SV/62SV　には、誠に残念です
が「ＮＭＥＡ０１８３」の設定がありません。そのため、ヘディングセンサーの導入費用もかなり高く
なり、ＮＭＥＡネットワークパーツもかさばるスティディーキャストをご購入いただく必要がございま
した。今回、お客様の導入費用を軽減するためのお客様自らがヘディングセンサーを制作するお手伝い
をさせていただくNMEA2000接続（NMEA2000非ネットワーク）を企画いたしました。
　平戸カヤックスでは、そのネーミングを便宜上【アクロ2000】としておりますが、お客様ご自身で
オリジナルネーミング（32文字英数文字以内　大文字小文字区分）をお決めいただきます。
　お客様には、最終段階の配線加工を担当していただくことになります。

平戸カヤックスデモ機

アクロ2000は、衛星受信機能
がないためバウハッチの内側に
マジックテープで固定しています。

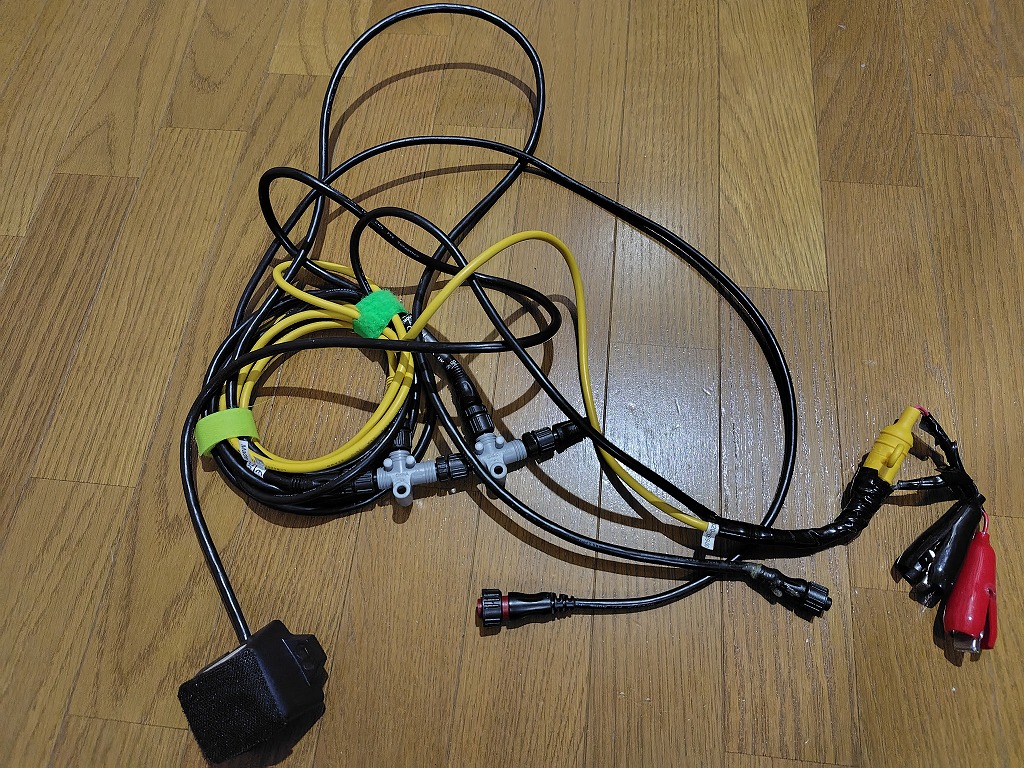

 アクロ2000（防水タイプ）特別受注生産　納期：約１ケ月
￥39,800（税別）　導入費用(Yコネクター配線パーツ込)
9軸ヘディングセンサー10Hz（NMEA2000接続）　ケーブル長4m
「マジックテープ両面付属：ホットメルト 超強力 防水 耐熱 防じん」
サイズ：縦65　横52　高さ27　mm　
注）他のNMEA2000機器とのネットワークは組めません。
※　衛星受信のアンテナ機能はございません。　
　他の機器とネットワークを組む可能性がある場合は、必ず　【GARMINスティディーキャスト】をご購入下さい。
GARMIN　スティディーキャスト
最低導入費用￥55,700（税別）　

新発売   その２　　 【アクロGSR】衛星受信機能あり
ＮＭＥＡ0183接続　9軸ヘディングセンサー付きGNSS（全世界測位システム）衛星受信アンテナです。
　船首方位信号10Hz、位置情報を10Hzにて送信します。GNSS衛星受信アンテナは、GPS、GLONASS、Galileo
QZSS（みちびき）などの複数の衛星測位システムに対応しており、特に日本国内での使用において、みちびきの
サブメータ級測位補強サービス（L1S信号）（測位誤差1〜2m）を受信することが可能で測位精度を向上させる
ことができます。
　ガーミン魚探は、内蔵アンテナの衛星受信設定を正しく行えば、海洋での測位誤差は３ｍ以内となります。
GNSSを受信できるガーミン魚探の測位誤差は、2m未満になっていると思います。
　船のキャビンに魚探を設置している場合等で、測位誤差５ｍ以上ある場合は、外部アンテナの導入をおすすめ
いたします。
　echoMAP UHD / ECHOMAP ULTRA / echoMAP UHD2 / ECHOMAP ULTRA2　は、内蔵アンテナで、GNSSを
受信することが可能です。echoMAP™ Plus（内蔵アンテナ） は、GNSSには対応していないと思われますが、
【アクロGSR】を導入することでGNSSの受信が可能となります。
　ただし、GNSSを受信できないechoMAP™ Plusでも受信設定を正しく行えば海洋での測位誤差は３ｍ以内となり
ます。測位誤差が大きくない場合は、ヘディングセンサーの機能のみの【ナインアクロ10】を導入ください。
魚探を海水のしぶきが守るためにBOXの中に入れている場合は、衛星受信の測位性能が落ちている場合もあります。
ガーミン魚探の測位性能についてはこちらをご覧ください。

アクロGSR（防水タイプ）近日１個入荷予定　受注生産　納期：約１ケ月
￥39,800（税別）　配線パーツ込
9軸ヘディングセンサー10Hz　GNSSレシーバー10Hz（NMEA0183接続）　ケーブル長4m
「マジックテープ両面付属：ホットメルト 超強力 防水 耐熱 防じん」
サイズ：縦65　横52　高さ27　mm　

ヘディングセンサーは、NMEA0183接続が有利！

注）ヘディングセンサーは、STRIKERシリーズには装着することはできません。
　　【2023年3月発売のechoMAP UHD2 タッチパネル　は、NMEA0183がありませんので、
　　NMEA2000接続のヘディングセンサーをお求めください。】
　　echoMAP UHD2 キーパットは、NMEA2000の設定のみとなっております。
　　詳しくは、GARMIN魚探の種類をご確認ください。
　　NMEA0183が接続可能かどうかよくわからない方は、お問い合わせからご連絡ください。
　　その際、必ずガーミン魚探のモデル名を正式名称でご連絡ください。

 ヘディングセンサーの選び方
　現在、販売されているガーミン魚探の多くは、ＧＮＳＳ（Global Navigation Satellite System、全球測位衛星
システム）に対応しています。GNSSは、複数の国や地域が運用する衛星システムを含む広範な概念であり
GPS（アメリカ）、GLONASS（ロシア）、Galileo（欧州連合）、BeiDou（中国）などが代表的なシステムで、
日本の【みちびき】サブメータ級測位補強サービス（測位誤差1〜2m）にも対応しています。
　海洋では、カヤックや2馬力ボートなど魚探本体を遮るものがない場合は、適切に魚探の受信設定を行えば
内蔵アンテナでも測位の誤差３ｍ以内になります。【みちびき】サブメータ級測位補強サービスにより誤差1〜2m
になることもあります。ボートなどキャビン内に魚探を保管している場、魚探本体の内蔵アンテナの衛星受信が
阻害され、十分な性能を発揮できない場合があります。測位の誤差が5ｍを超える場合は、衛星受信機能を備えて
いるヘディングセンサーをおすすめしています。
　ガーミン魚探の測位性能についてはこちらをご覧ください。

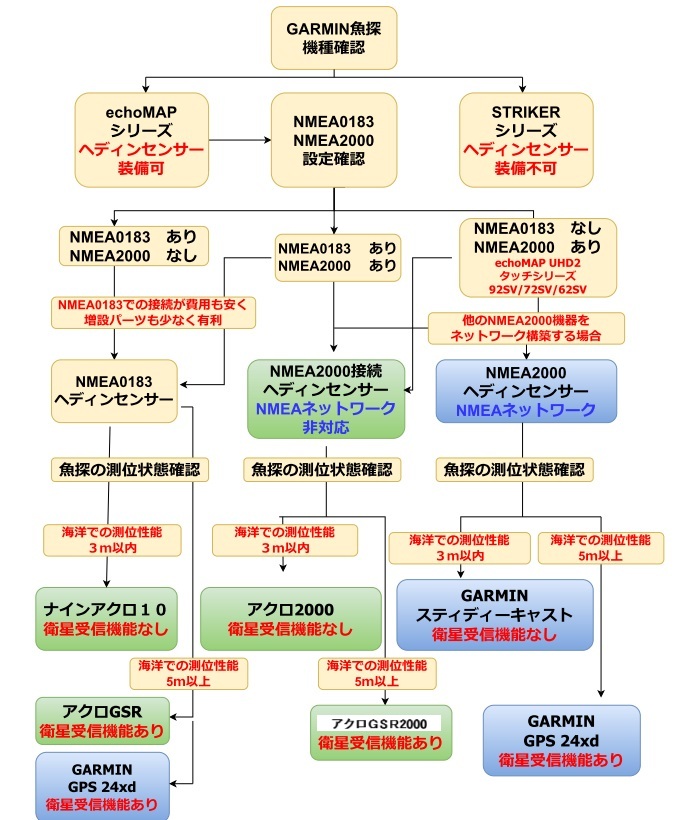

　下記のヘディングセンサーの選択フローチャートから適切なヘディングセンサーをお選びください。
　

平戸カヤックスで販売しているヘディングセンサー

　ECHOMAP UHD2 6/7/9 SV　には、NMEA0183の設定がありません。ヘディングセンサー必ずNMEA接続商品をお求めください。
ヘディングセンサーのみで他のNMEA2000機器を接続しない場合は、導入費用も安くパーツも少ない「アクロ2000」が有利となります。他のNMEA機器を使用する可能性がある場合は、必ずスティディーキャストをご購入下さい。

機種	接続方法	GNSS 受信器	９ 軸	校 正	送信 船首方位 （位置情報）	防水 性能	導入費用	ブランド	在庫
ナインアクロ10	NMEA0183	無	◯	校   正   済	10Hz	防水 タイプ アクロ2000 水洗 動画	￥27,000(税別) 接続パーツ込み	アクロ	在庫２個 受注生産 納期 約１ケ月
アクロGSR	NMEA0183	有					￥39,800(税別) 接続パーツ込み		在庫１個 受注生産 納期 約１ケ月
アクロ2000	NMEA2000 NMEA2000 ネット ワーク 非対応	無					￥39,800（税別） Ｙコネクター含 （NMEA2000） 接続パーツ込み	アクロ 機器にお客様 ご自身で ネーミング 可能です 32文字 英数文字以内 大文字小文字区別	特別 受注生産 納期 約１ケ月
アクロGSR 2000 現在開発中 販売時期未定	NMEA2000 NMEA2000 ネット ワーク 非対応	有					販売価格：未定 Ｙコネクター含 （NMEA2000） 接続パーツ込み		特別 受注生産 現在開発中 販売時期 未定
スティディー キャスト	NMEA2000	無		必     要		IPX7	￥34,900（税別）　 NMEA2000ネット ワークパーツ除く 別途 NMEA2000 最低構築価格 ￥20,800（税別）	GARMIN	お取り 寄せ
GPS 24xd	NMEA0183	有	×				本体￥60,000 (税別)　 NMEA2000ネット ワークパーツ除く
GPS 24xd	NMEA2000						本体￥66,000(税別) NMEA2000ネットワーク パーツ除く
NMEA2000 ネットワークパーツ	NMEA2000接続のガーミンヘディングセンサー「スティディーキャスト」及び「 GPS 24xd」は、他のNMEA2000機器とネットワーク構築を行わずヘディングセンサーだけ使用する場合も下記のネットワーク接続パーツが必要とあります。一部は最初から本体に付属しているパーツがございますので、不足するパーツを艤装する船舶に対応する長さのものをお求めください。 　「アクロ2000」及び「アクロGSR2000」は、NMEA2000ネットワーク非対応となっております。
電源データー ケーブル	A	ECHOMAP Ultra/Ultra2用 4-pin電源　データケーブル					￥5,500(税別) 別途送料 ￥611(税別)	GARMIN	お取り 寄せ
	B	ECHOMAP UHD2 62/72/92sv用 2-pin電源　データケーブル					￥5,500(税別) 別途送料 ￥611(税別)		在庫２
	C	echoMap(chirp/Plus/UHD)95/75/92/72用 4-pin電源　データケーブル					￥6,000(税別) 別途送料 ￥611(税別)		在庫１
	D	echoMAP CHIRP55cv/45cv 　STRIKER (Plus/Vivid)7sv 　STRIKER (Plus/Vivid)7/5/4cv 　STRIKER (Plus/Vivid)4 　ECHOMAP92sv 　ECHOMAP73/52/42cv 　echoMAP Plus65cv/45cv 　echoMAP UHD62cv 　echoMAP UHD2　キーパッド 　4-pin電源　データケーブル					￥5,500(税別) 別途送料 ￥611(税別) STRIKERシリーズ は、ヘディングセンサーは装着できません		お取り 寄せ

9軸センサーと３軸センサーの補正の違い

9軸センサーは、動的な環境での高精度な方位測定が必要な場合に適しており、オートパイロットや高度なナビゲーションシステムでの使用に向いています。一方、3軸センサーは、基本的な方位測定が必要な場合やコストを抑えたい場合に適しています。選択は、使用目的や予算に応じて行うと良いでしょう。

◆　ナインアクロ１０（ナインアクロテン）

。

※2024年3月以降の出荷は、ヘディングセンサーのケースがホワイトになります。

　　ナインアクロ１０は、基本的に受注生産（納品まで1ケ月程度）となりますが、
　平戸カヤックスで常時2個程度は在庫するようにしておりますが、急な注文で
　在庫切れもある可能性もありますので、余裕を見てご注文お願い申し上げます。　　　　　　
　作動動画はこちらから
　※　ナインアクロ１０は、９軸ヘディングセンサーなので、船舶の横揺と縦揺れ
　　　によっても、ヘディングライン（船首方位）安定しています。
　　　10Hz（１秒間に１０回）ヘディグンの信号をガーミン魚探に送れるので
　　　ヘディングラインの反応もとてもはやいです。

・　NMEA0183接続の方が、パーツや配線も少なく特にカヤックやゴムボートには便利

ヒラドシェイカーに装着したナインアクロ１０

◆　アクロGSR

外部アンテナ　アクロGSR　を　90分間　平戸カヤックスのベランダに
放置して測位性能を確認した画像

アクロGSRは最大49衛星を受信可能ですが、GNSSレシーバーが受信した全衛星の情報（仰角、信号強度）を100ms（10Hz）で魚探に送信すると、38400bpsでは文字数が不足します。また、マイコンはGPS信号の処理とヘディング計算も行う必要があります。GNSS補完補強システム（SBAS）表示も可能ですが、衛星情報出力はGPSのみ8個までとしています。
アクロGSRのGNSSレシーバーとしての性能は、ガーミン魚探の内蔵アンテナとほぼ変わらないか若干性能が良いのかなという感じです。
「ヘディングセンサーの選択フローチャート」に沿って確認いただき、測位誤差が３ｍ以内の場合はを ナインアクロ10お選びください。船舶のキャビンや魚探の埋込設置の影響で、測位誤差が５ｍ以上の場合はアクロGSRをお選びください。

ECHOMAP ULTRA102sv （内蔵アンテナ）　を　90分間　平戸カヤックス
のベランダに放置して測位性能を確認した画像

WAAS/EGNOSは、GNSS補完補強システム（SBAS）です。
みちびきサブメーター級補強サービス（SLAS）もSBASとなります。

◆　アクロ2000

◆　スティディーキャスト

　　【NMEA2000のヘディングセンサー本体以外に必要なもの】

◆　GPS 24xd NMEA 0183　
　　GARMINGPS24XDHVSNMEA®0183インストールガイド

　　NMEA0183での本体との接続は別売りのこのケーブルをお使いください 。
　　4ピン 防水電気コネクター 20AWG IP65 オス メス コネクター 20CM
　　価格 : 800円税別

◆　GPS 24xd NMEA 2000

◆　NMEA2000ネットワークパーツ

　　セット内容
　　バックボーン/ドロップケーブル 6m：1本
　　バックボーン/ドロップケーブル 2m：1本
　　電源ケーブル 2m：1本
　　Tコネクター：2個
　　ターミネーター オス型：1個
　　ターミネーター メス型：1個
設置場所（魚探本体からの位置）や今後魚探を増設する場合のことを考え
　　GARMIN NMEA2000 スターターキットが便利です。
　　価格 : 21,000円(税別)

　　・NMEA2000　バックボーン/ドロップケーブル 2m　価格 : 4,000円税別
　　　

ケーブルは、0.3ｍ　価格 : 5,000円税別
　　　　　　2ｍ　　価格 : 6,000円税別
                         4m        価格 : 6,000円税別
　　　　　　6ｍ　　価格 : 8,000円税別
　　　　　　10ｍ　 価格 : 8,000円税別
　　　　　　30ｍ    価格 : 25,000円税別

                        （直角） 2m  価格 : 6,000円税別

がございますので、必要なものをお求めください。

　　　　　　　　
　　・NMEA2000 Tコネクター　価格 : 5,000円税別

　　・NMEA2000 ターミネーター メス型　価格 : 3,800円税別

　　・NMEA2000 電源ケーブル 2m　　価格 : 6,000円税別

　　セット内容
　　バックボーン/ドロップケーブル 6m：1本
　　バックボーン/ドロップケーブル 2m：1本
　　電源ケーブル 2m：1本
　　Tコネクター：2個
　　ターミネーター オス型：1個
　　ターミネーター メス型：1個
設置場所（魚探本体からの位置）や今後魚探を増設する場合のことを考え
　　GARMIN NMEA2000 スターターキットが便利です。
　　価格 : 21,000円　税別

　　・NMEA2000　バックボーン/ドロップケーブル 2m　価格 : 4,000円税別
　　　

ケーブルは、0.3ｍ　価格 : 5,000円税別
　　　　　　2ｍ　　価格 : 4,000円税別
                         4m        価格 : 6,000円税別
　　　　　　6ｍ　　価格 : 8,000円税別
　　　　　　10ｍ　 価格 : 8,000円税別
　　　　　　30ｍ    価格 : 25,000円税別

                        （直角） 2m  価格 : 6,000円税別

がございますので、必要なものをお求めください。

　　　　　　　　
　　・NMEA2000 Tコネクター　価格 : 5,000円税別

　　・NMEA2000 ターミネーター メス型　価格 : 3,800円税別

　　・NMEA2000 電源ケーブル 2m　　価格 : 6,000円税別

Web Shop　でのご購入の場合は、【ゆうちょ銀行】へお振込みのみなっております。
お振込み先の口座番号は、改めてお送りするお見積りに記載しております。
店舗でのご購入の場合は、【現金】でのお支払いのみとなっております。
